SENSOR DE ALAVANCA COM ROLETE
Produtos > SENSOR DE ALAVANCA E ROLETE
Informações

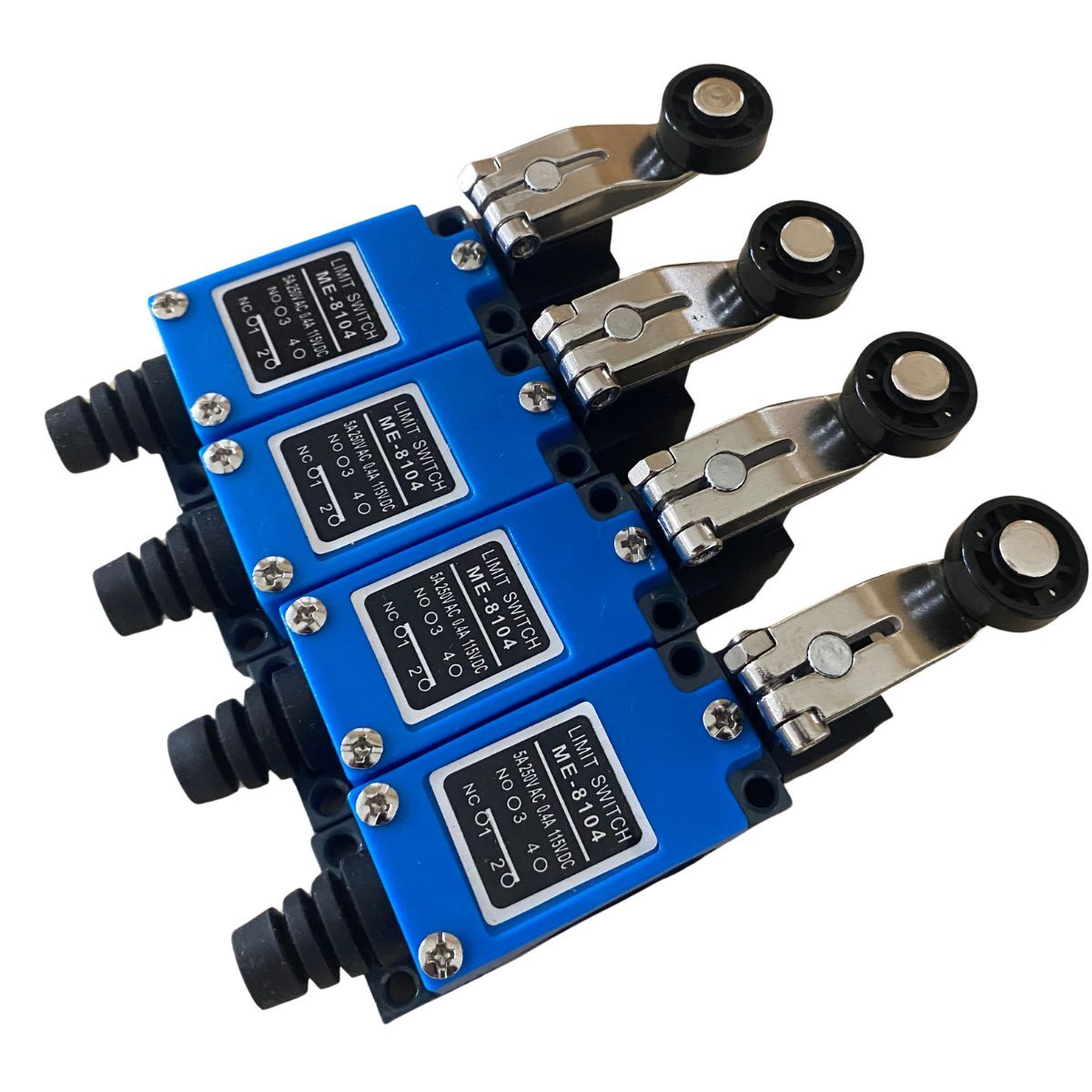

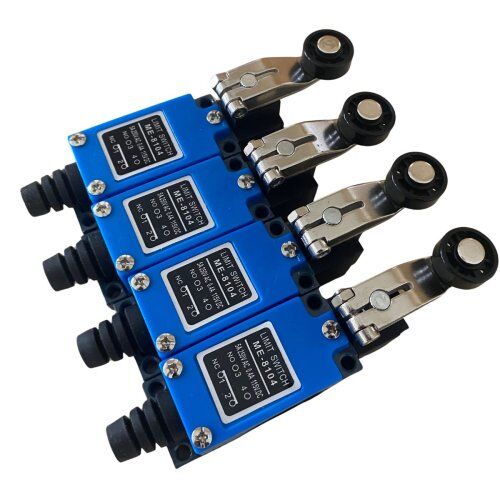

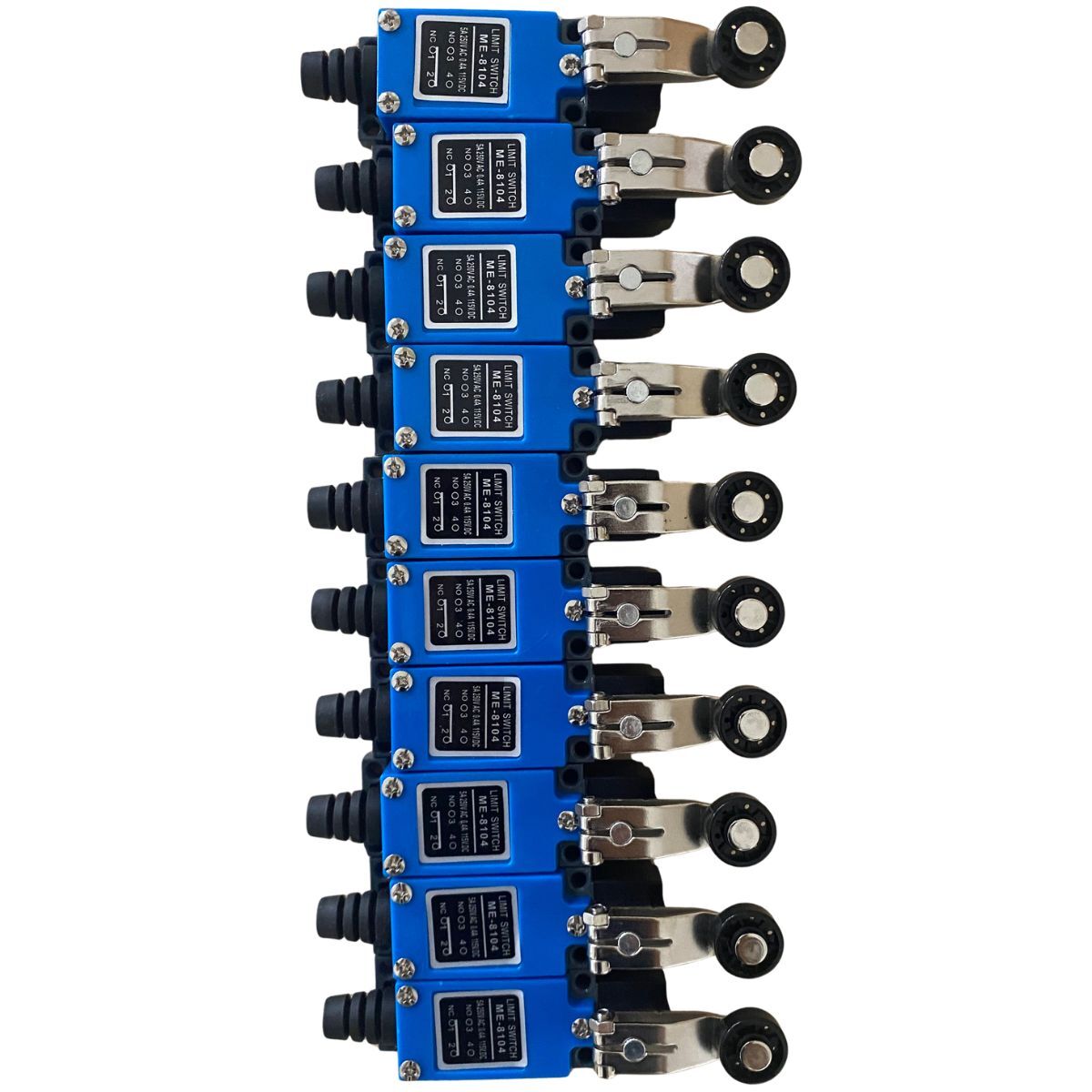

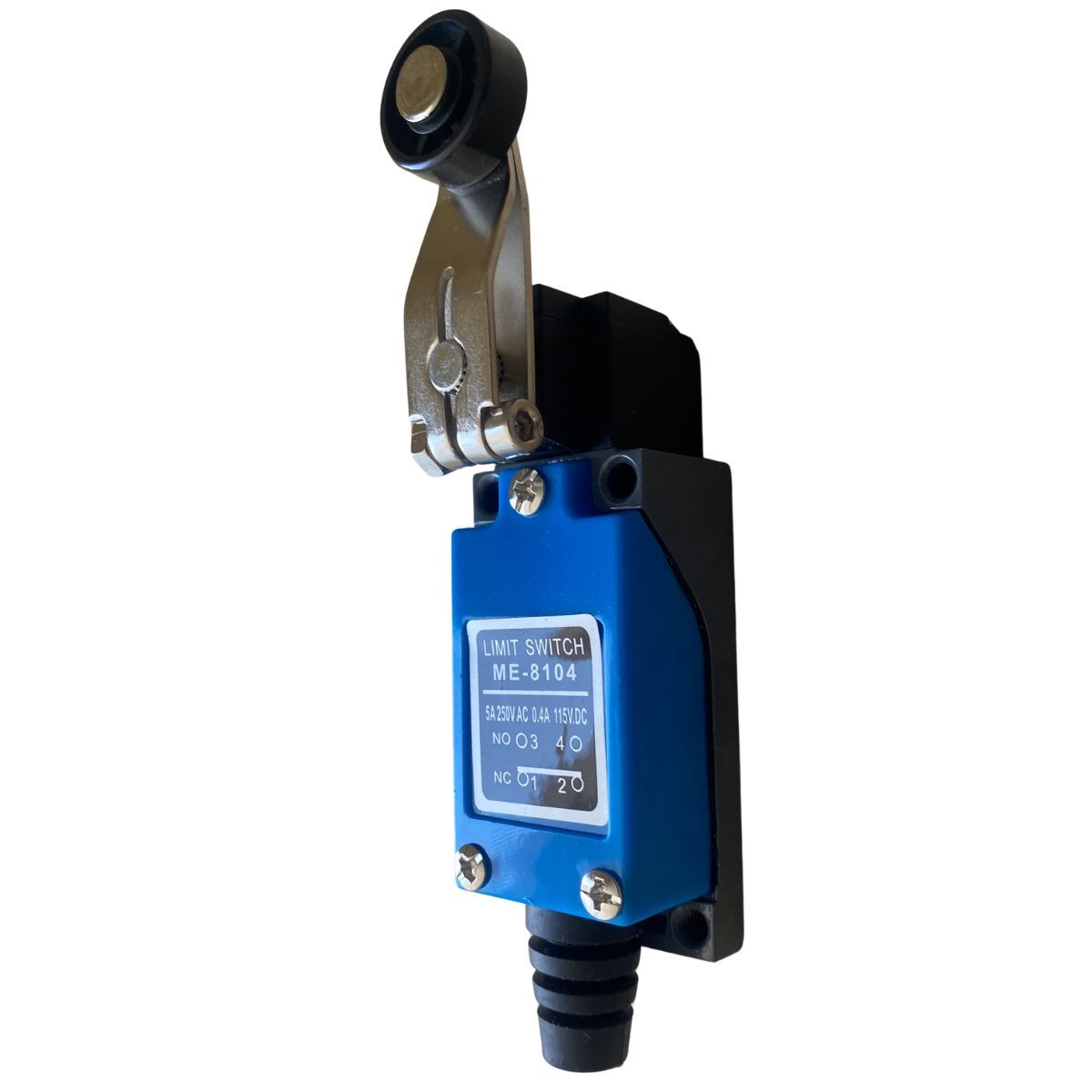

O Sensor de Alavanca com Rolete ME‑8104 é um limit switch robusto e confiável, utilizado para detecção de posição, fim de curso e proteção de máquinas. Com corpo compacto, alavanca metálica com rolete e contatos NA/NC de alta durabilidade, é ideal para aplicações em redutores, motoredutores, esteiras, cilindros pneumáticos e sistemas automatizados. Amplamente utilizado nos setores de automação industrial, metalurgia, logística, alimentício e máquinas em geral, o ME‑8104 garante precisão, segurança e longa vida útil mesmo em ambientes industriais severos.-

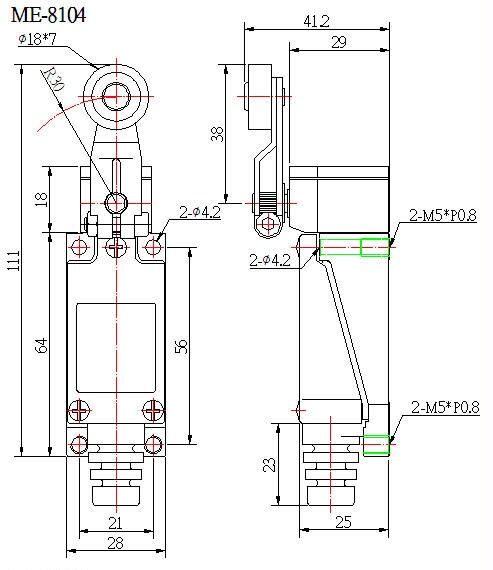

📏 DIMENSÕES (MODELO ME‑8104 – PADRÃO INDUSTRIAL)
As dimensões podem variar levemente entre fabricantes, mas o padrão do ME‑8104 segue:
Corpo (carcaça): 29 mm (L) × 83 mm (A) × 30 mm (P)
Comprimento entre centro: 31 mm
Furação para fixação: 4 furos M4/M5 com espaçamento de ~21 mm
Diâmetro do rolete: 16–18 mm
Entrada do cabo: M12 com prensa‑cabo
Material: Corpo em termoplástico industrial / Alavanca em aço zincado
Essas medidas são ideais para montagem em máquinas compactas ou sistemas com pouco espaço.
⚙️ FUNÇÕES DO SENSOR DE ALAVANCA COM ROLETE
O sensor de alavanca com rolete (limit switch) é um dispositivo eletromecânico usado para detectar posição, presença ou fim de curso de um componente mecânico.
Ele executa funções como:
Detecção de fim de curso (parar movimento de eixos, carros, mesas, braços mecânicos)
Mudança de estado elétrico ao ser acionado (abre/fecha contato NA/NC)
Proteção de máquinas evitando sobrecarga ou colisões
Confirmação de posição para CLPs, inversores e sistemas automatizados
Intertravamento de segurança em portas, tampas e proteções
É um componente simples, robusto e extremamente confiável.
🛠️ PARA QUE SERVEM (APLICAÇÕES TÍPICAS)
Os limit switches ME‑8104 são usados para:
Detectar o fim do curso de redutores, motoredutores e atuadores lineares
Confirmar posição de cilindros pneumáticos
Detectar abertura/fechamento de portas industriais
Controlar o movimento de esteiras transportadoras
Sinalizar presença de peças em máquinas de montagem
Atuar como sensor mecânico em elevadores, guindastes e pontes rolantes
Proteger máquinas contra excesso de deslocamento
Por ser mecânico, funciona mesmo em ambientes com poeira, vibração e interferência elétrica.
🏭 SETORES QUE UTILIZAM ESSES SENSORES
Os sensores de alavanca com rolete são amplamente usados em:
Indústria metalúrgica
Automação industrial
Fábricas de máquinas e equipamentos
Setor automotivo
Indústria alimentícia
Logística e transportadores industriais
Siderurgia e mineração
Indústria têxtil
Sistemas de movimentação e armazenagem
Onde existe movimento mecânico, existe um limit switch.
🧩 DIFERENCIAIS DO MODELO ME‑8104
Acionamento suave por rolete, ideal para movimentos contínuos
Contatos NA/NC de alta durabilidade
Suporta vibração e ambientes industriais
Fácil instalação e manutenção
Compatível com CLPs, relés e sistemas de comando -
