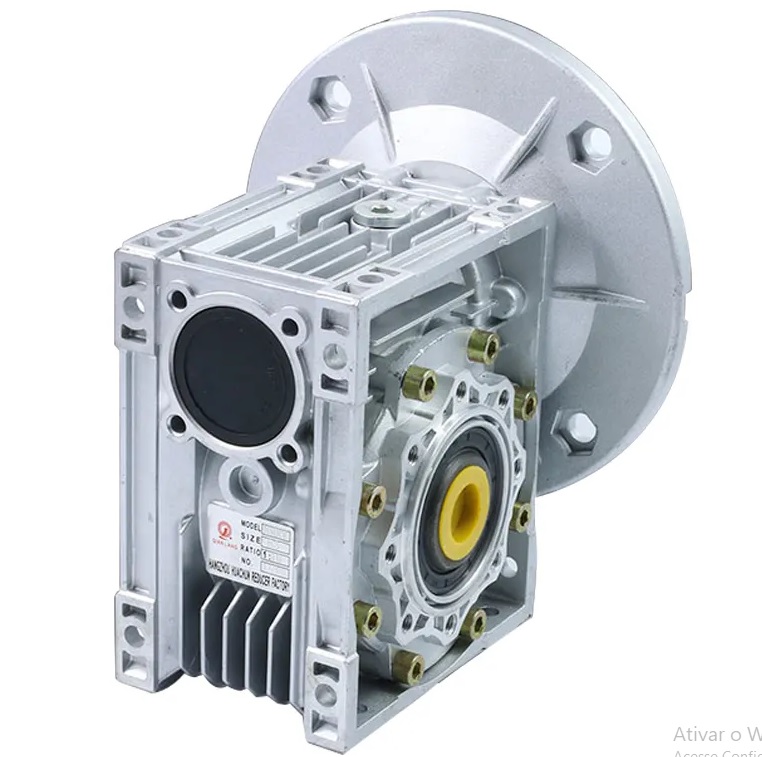

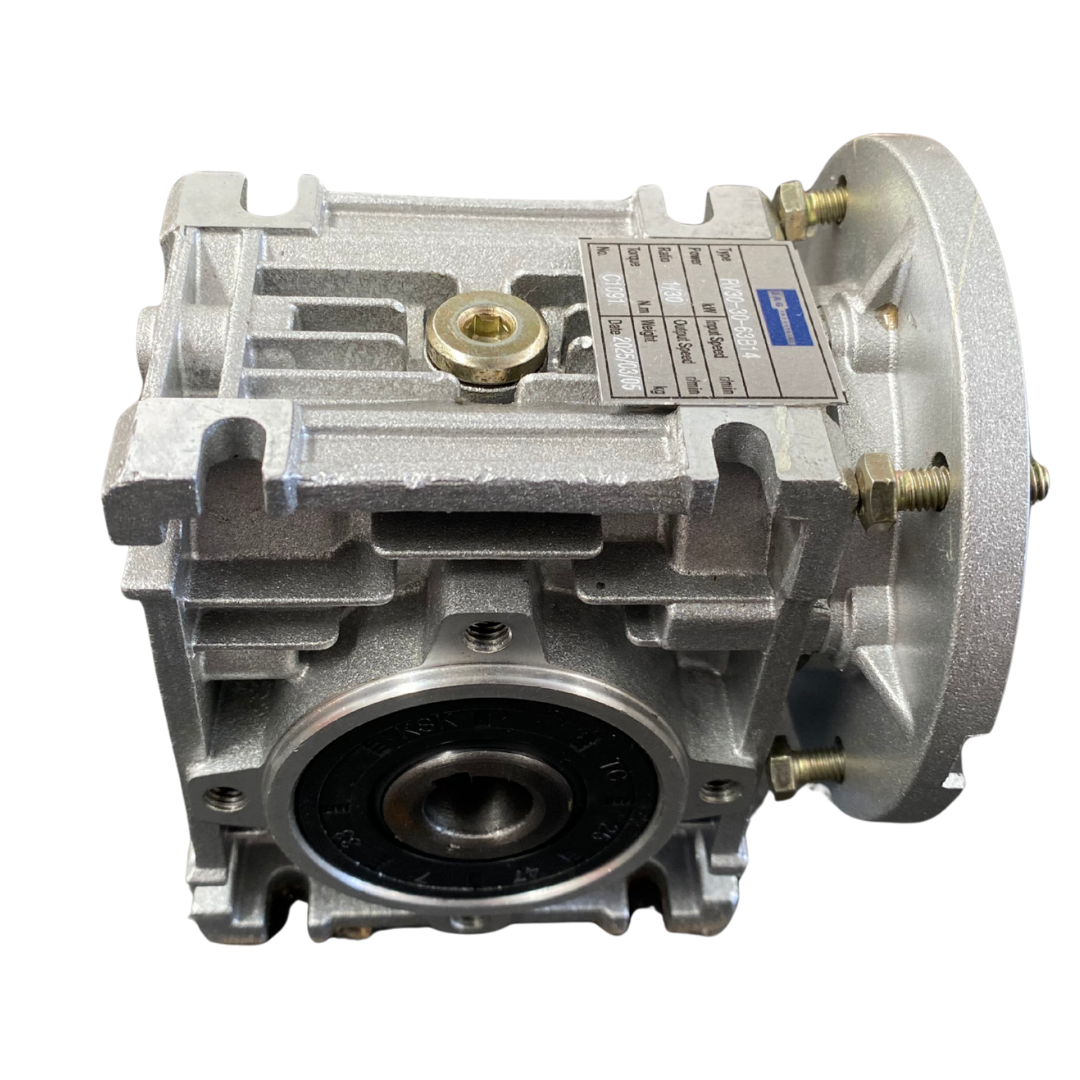

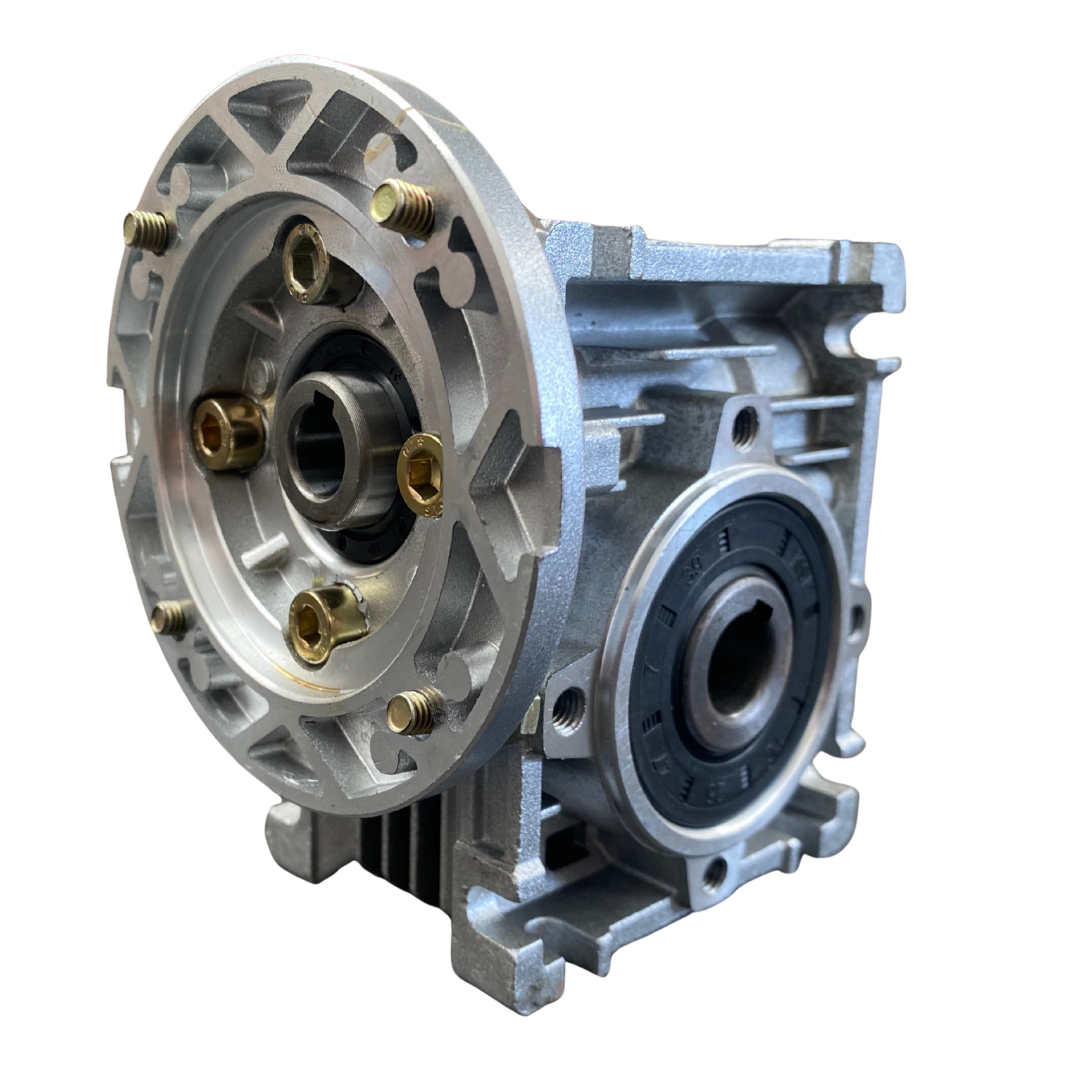

Redutor coroa e rosca sem fim

Informações

Redutores linha RV

Componentes:
1. Carcaça: liga de alumínio fundido (RV025~RV090) / ferro fundido (RV110~RV150)
2. Engrenagem sem-fim: Liga de bronze de estanho
3. Rosca sem-fim: Aço 20Cr, cementado, têmperado, retificado, dureza de superfície 56-62HRC, camada cementada de 0,3-0,5 mm.

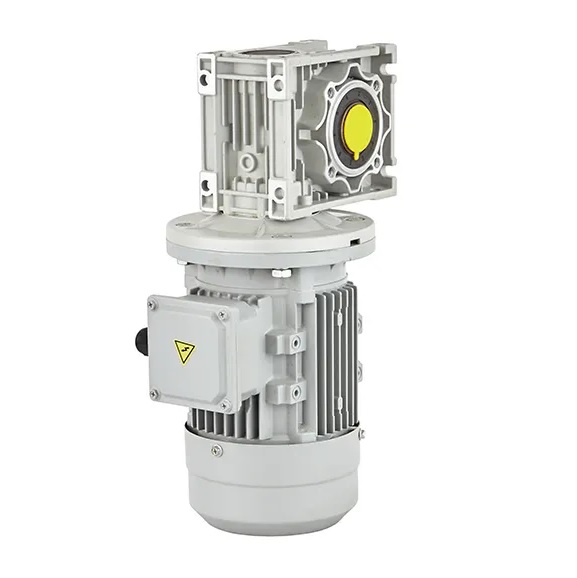

4. Motores aplicáveis: Motores AC e motores de freio normalizados pela IEC
5. Configurações de saída: Eixo oco com chave / Eixo oco de saída com flange de saída / Eixo sólido plug-in Saída
6. Opções: Extensão traseira do eixo sem-fim, eixo de saída simples, eixo de saída duplo, flange de saída, braço de torque, tampa contra poeira
9. Pintura do redutor - Liga de alumínio: Tratamento Anticorrosivo e Fosfatização, Ferro Fundido Pintura com Tinta Antiferrugem Vermelha,

Modelos: RV025~RV150
Características:
1. Caixa de engrenagens de liga de alumínio de qualidade, leve e não enferruja
2. Materiais de roda sem-fim opcionais: bronze estanho (Stannum) ou liga de bronze alumínio
3. Várias opções de montagem opcionais
5. Baixo ruído, alta eficiência na dissipação de calor

Solicitar Produto

Descrição

Modelo	Desenho em PDF	Desenho em 3D	Potência nominal	Relação de redução	Diâmetro do eixo oco de entrada.	Diâmetro do eixo solido de entrada.	Diâmetro do eixo oco de saída.	Diâmetro do eixo solido de saída.	Distância do centro
RV025	56B14	56B14	0,06 kW ~ 0,12 kW	5~60	Φ9	Φ9	Φ11	Φ11	25mm
RV030	63B14	63B14			Φ9(Φ11)	Φ9	Φ14	Φ14	30 mm
RV040	63B14	63B14	0,09 kW ~ 0,55 kW	5~100	Φ9(Φ11, Φ14)	Φ11	Φ18(Φ19)	Φ18	40 mm
	71B14	71B14
RV050	71B14	71B14	0,12 kW ~ 1,5 kW	5~100	Φ11(Φ14, Φ19)	Φ14	Φ25(Φ24)	Φ25	50 mm
	80B14	80B14
RV063	71B14	71B14	0,18 kW ~ 2,2 kW	7,5~100	Φ14(Φ19, Φ24)	Φ19	Φ25(Φ28)	Φ25	63 mm
	80B14	80B14
	90B14	90B14
RV075	80B14	80B14	0,25 kW ~ 4,0 kW	7,5~100	Φ14(Φ19, Φ24, Φ28)	Φ24	Φ28(Φ35)	Φ28	75 mm
	90B14	90B14
	100B14	100B14
RV090	80B14	80B14	0,37 kW ~ 4,0 kW	7,5~100	Φ19(Φ24, Φ28)	Φ24	Φ35(Φ38)	Φ35	90 mm
	90B14	90B14
	100B14	100B14
RV110	100/112B14	100/112B14	0,55 kW ~ 7,5 kW	7,5~100	Φ19(Φ24, Φ28, Φ38)	Φ28	Φ42	Φ42	110 mm
RV130	100/112B14	100/112B14	0,75 kW ~ 7,5 kW	7,5~100	Φ24(Φ28, Φ38)	Φ30	Φ45	Φ45	130 mm
RV150	100/112B5	100/112B5	2,2 kW ~ 15 kW	7,5~100	Φ28(Φ38, Φ42)	Φ35	Φ50	Φ50	150 mm
