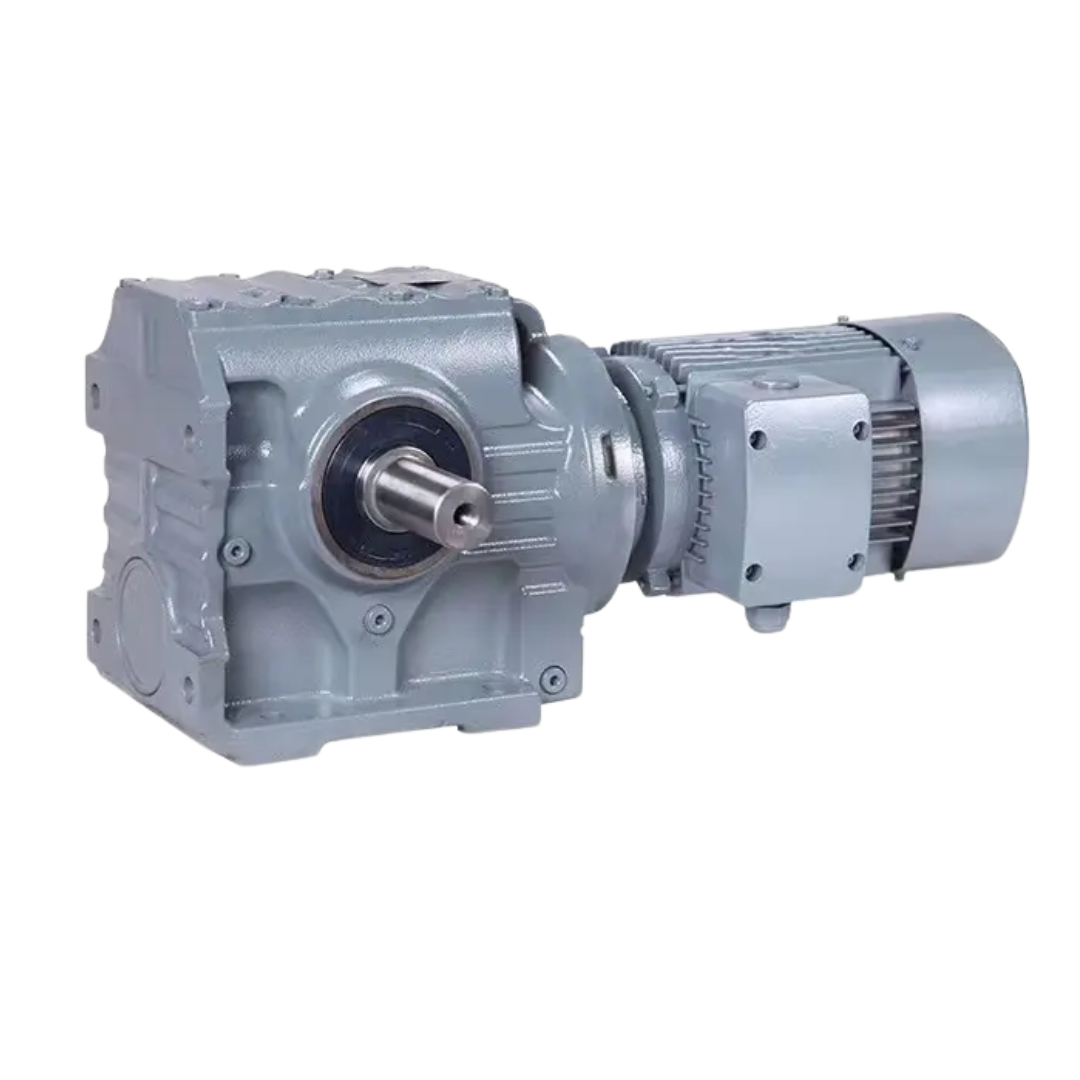

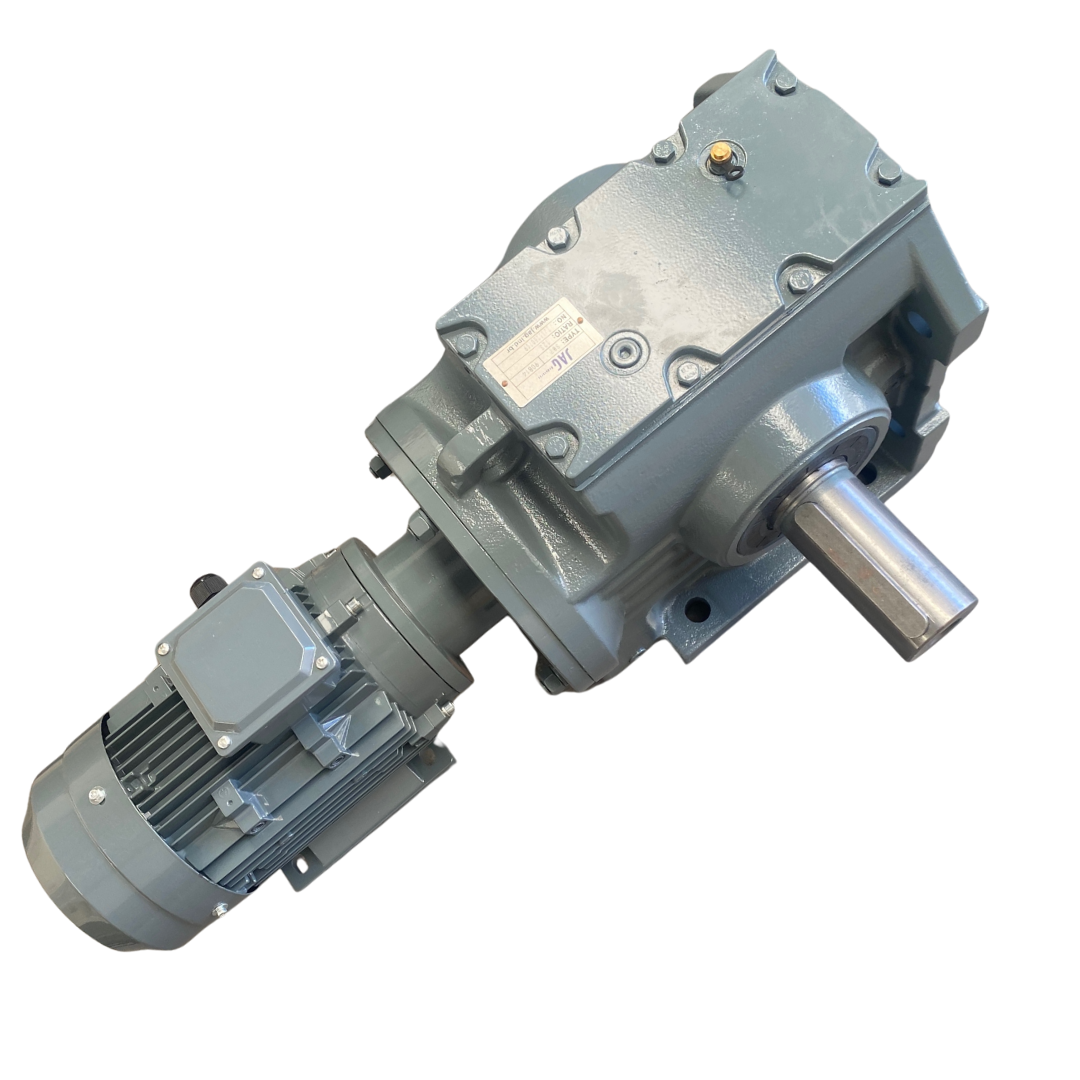

Motoredutor serie S
Produtos > Motoredutor
Informações
⚙️ Motoredutor Série S – Características do Motoredutor Helicoidal🔹 1. Características
⚡ Alta Eficiência
Eficiência entre 75% e 80%
🛠️ Alta Tecnologia
Combinação de engrenagens helicoidais e coroa sem-fim com sistema de transmissão integrado
Melhor desempenho de torque e maior eficiência de transmissão
-
🎯 Alta Precisão
Engrenagens fabricadas em aço liga de alta qualidade
Tratamento térmico por carbonitretação e endurecimento
Processo de retífica para garantir alta precisão e funcionamento estável
🔄 Alta Intercambialidade
Projeto altamente modular e seriado
Excelente versatilidade e intercambialidade de componentes
📋 2. Parâmetros Técnicos
⚙️ Item 📌 Especificação
Relação de Redução 6.8 – 288
Potência de Entrada 0,12 – 22 kW
Torque de Saída 11 – 4530 N.m
Rotação de Saída 5 – 206 rpm
Modelo S37 – S97
Diâmetro do Eixo de Saída 20 mm, 25 mm, 30 mm, 35 mm, 40 mm, 50 mm, 60 mm, 70 mm
Eficiência de Estágio Único 75% – 80%
Lubrificante VG220
Classe de Proteção IP55, Classe de Isolação F
🧩 3. Tipos de Montagem
🔹 Montagem com pés
🔹 Montagem com pés e eixo sólido
🔹 Montagem com flange de saída
🔹 Montagem com eixo vazado
🔹 Flange B5 com eixo vazado
🔹 Montagem com pés e eixo vazado
🔹 Flange B14 com eixo vazado
🔹 Montagem com pés e eixo estriado
🔹 Montagem com disco de contração (shrink disk)
🔹 Montagem com eixo vazado e braço de torque
🔌 4. Métodos de Entrada
⚙️ Entrada por flange (AM)
⚙️ Entrada por eixo (AD)
⚙️ Entrada para motor AC em linha
⚙️ Entrada para servo motor AQA
🛑 5. Opções de Liberação de Freio
🔓 HF – Liberação manual (travamento na posição de freio liberado)
🔒 HR – Liberação manual (posição de frenagem automática)
🌡️ 6. Proteção por Termistor
🟢 TF – Proteção PTC por termistor
🟢 TH – Proteção por termistor com chave bimetálica
📐 7. Posições de Montagem
📍 M1
📍 M2
📍 M3
📍 M4
📍 M5
📍 M6
🏗️ 8. Material da Carcaça
🏭 Linha de Modelos 🧱 Material
R37, R47, R57, R67, R77, R87 Ferro Fundido de Alta Resistência HT200
R97, R107, R137, R147, R157, R167, R187 Ferro Fundido de Alta Resistência HT250
🔥 9. Tecnologia de Tratamento Térmico
⚙️ Tratamento por carbonitretação e endurecimento -
