Inversor de frequência Vetorial / Escalar

Informações

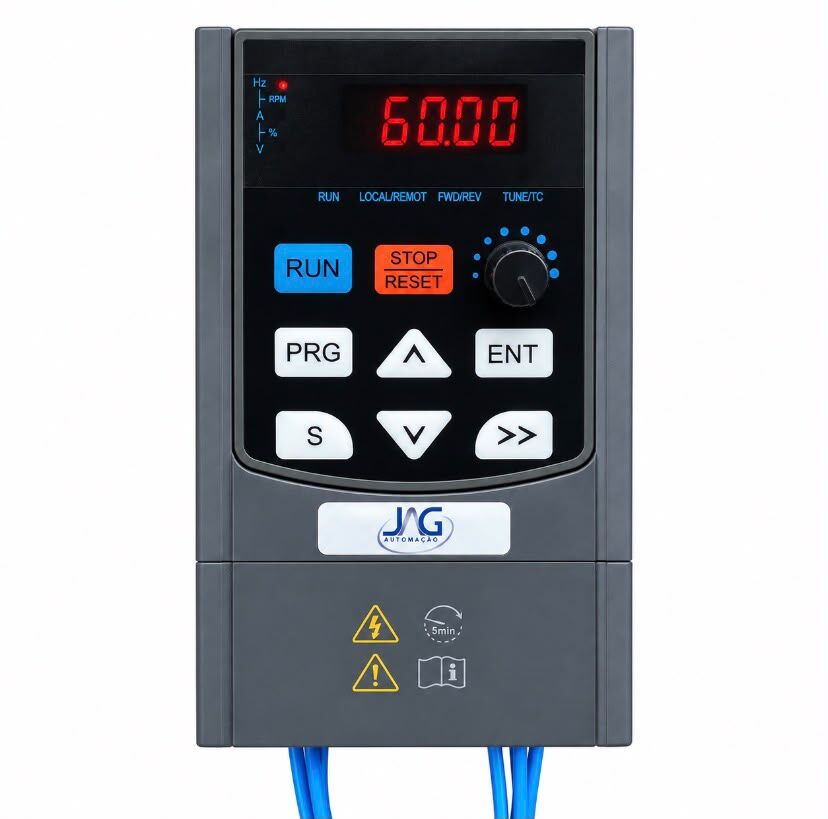

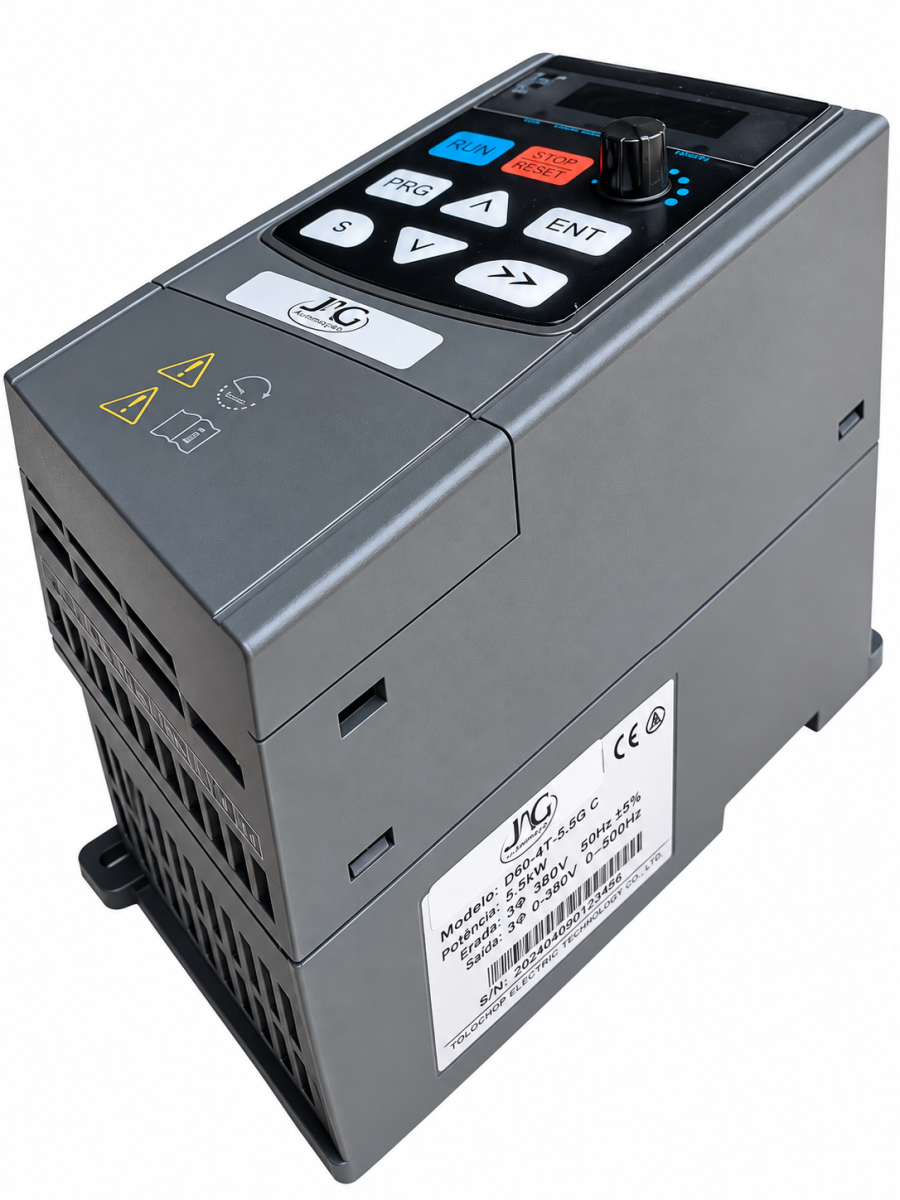

SD60 – Inversor de Frequência

O SD60 é um inversor de frequência compacto e econômico, desenvolvido para o controle de motores em uma ampla variedade de aplicações industriais e comerciais. Suporta os modos de controle V/F e vetorial sensorless (SVC), proporcionando flexibilidade e alto desempenho.

Com recursos como boost automático de torque, compensação de escorregamento e torque de partida de 150% a 0,5 Hz, o SD60 oferece um controle confiável mesmo em condições de carga variável.

O equipamento proporciona alta precisão de velocidade, resposta rápida e conformidade EMC com a norma IEC 61800-3 C3. Possui faixa de tensão de 200 V a 480 V, placa eletrônica com revestimento de proteção para ambientes severos, comunicação RS485 integrada e suporte a teclado externo para facilitar a operação, configuração e monitoramento.

Principais características

1. Mini inversor de frequência compacto e econômico
Nova geração de inversor de frequência compacto e de excelente custo-benefício, desenvolvido para controlar motores de indução assíncronos em diversas aplicações industriais e comerciais.

2. Sistema de controle avançado SVPWM e DSP
Utiliza a tecnologia SVPWM (Modulação por Largura de Pulso por Vetor Espacial) e um controlador DSP de alta velocidade, proporcionando maior precisão, estabilidade e confiabilidade ao sistema.

3. Dois modos de controle: V/F e SVC
Suporta controle V/F e controle vetorial sensorless (SVC), permitindo diferentes estratégias de controle de acordo com o tipo de carga e a dinâmica necessária.

4. Boost automático de torque e compensação de escorregamento
Realiza automaticamente o ajuste do torque e a compensação do escorregamento do motor, mantendo uma saída estável principalmente durante variações de carga e acelerações.

5. Resposta rápida de aceleração e desaceleração
Proporciona controle suave e rápido durante partidas e paradas, reduzindo esforços mecânicos e contribuindo para maior disponibilidade do equipamento.

6. Torque de partida de 150% a 0,5 Hz
Capaz de fornecer até 150% do torque nominal a 0,5 Hz, sendo indicado para aplicações que exigem alto torque durante a partida e em baixas velocidades.

7. Alta precisão de velocidade em toda a faixa de operação
Mantém o controle estável da velocidade, com desvio inferior a 0,5%, proporcionando funcionamento suave e reduzindo vibrações e oscilações.

8. Conformidade EMC – IEC 61800-3 C3
Apresenta elevada resistência a interferências eletromagnéticas e atende aos requisitos internacionais de compatibilidade eletromagnética EMC IEC 61800-3 C3, garantindo maior estabilidade em ambientes com elevado nível de ruído elétrico.

9. Ampla faixa de tensão de entrada: 200 V a 480 V
Permite operação em uma ampla faixa de tensão, proporcionando maior flexibilidade em instalações com variações ou instabilidade no fornecimento de energia.

10. Placa eletrônica com proteção para ambientes severos
A placa de controle possui revestimento especial contra umidade, aumentando a resistência a temperatura elevada, umidade, poeira e outras condições ambientais adversas.

11. Comunicação RS485 integrada
Possui interface RS485 integrada, com suporte ao protocolo Modbus RTU, facilitando a integração do inversor a CLPs, IHMs e outros sistemas de automação industrial.

12. Suporte a teclado externo
Permite a instalação de um teclado externo para facilitar a configuração de parâmetros, monitoramento em tempo real e diagnóstico de falhas, proporcionando maior praticidade na operação e manutenção.
